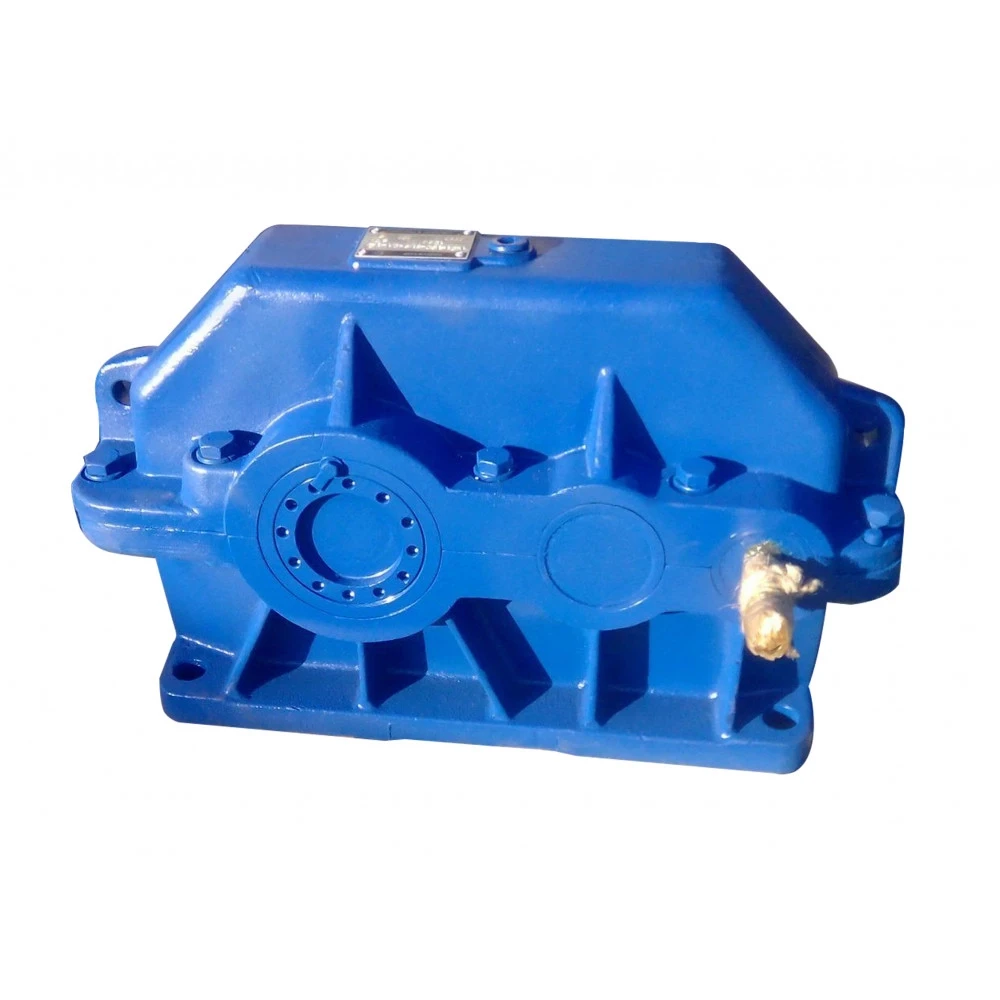

Редуктор 1Ц2У-200 (Ц2У-200)
- В наличии
81 000 ₸
Цилиндрический горизонтальный двухступенчатый редуктор с передаточным числом от 8 до 40
Технические характеристики редуктора
Разработанный во второй половине двадцатого века двухступенчатый цилиндрический горизонтальный редуктор 1Ц2У-200 (Ц2У-200) используется в конвейерных линиях, дробилках, смесителях, тяговых механизмах и т.д. У нас в ТПК "Максимум" мы используем данный механизм, как элемент привода монтажных (ТЛ-9А-1, ЛМ-1.5, ТЛ-8А (ТЭЛ-8), ТЛ-10А (ТЭЛ-10), ТЛ-15А (ТЭЛ-15), ТЛ-25А) и маневровых (ТЛ-8М, ТЛ-10М, ТЛ-15М) лебедок для повышения номинального крутящего момента. Среднеразмерный редуктор Ц2У-200 имеет массу 270 кг и межосевое расстояние между первой и второй ступенью в 200 мм. Устройство ориентировано горизонтально, имеет двухступенчатую конструкцию и цилиндрические шестерни. Конструкция позволяет обеспечить передаточные отношения от 8 до 40. Высокий коэффициент полезного действия в 97% делает его эффективным решением для повышения крутящего момента за счет изменения скорости вращения вала. Чугунный литой корпус и качественные подшипники помогают выдержать большие вибрационные нагрузки при непрерывном режиме работы. Одним из вариантов использования данной модели является схема мотор-редуктора типа 1МЦ2У200.
Условные обозначения
Пример: 1Ц2У-200-40-21-КЦ-У2, где:
- 1Ц2У - Тип редуктора;
- 200 - Межосевое расстояние второй ступени;
- 40 - Номинальное передаточное число;
- 21 - Вариант сборки;
- КЦ - Вариант исполнения концов быстроходного вала (К - конический) и тихоходного (Ц - цилиндрический);
- У2 - Климатическое исполнение и категория размещения.
Габаритные и присоединительные размеры 1Ц2У-200
Входной вал редуктора
Выходной вал редуктора
Размеры выходного цилиндрического вала
- Цена: 81 000 ₸
