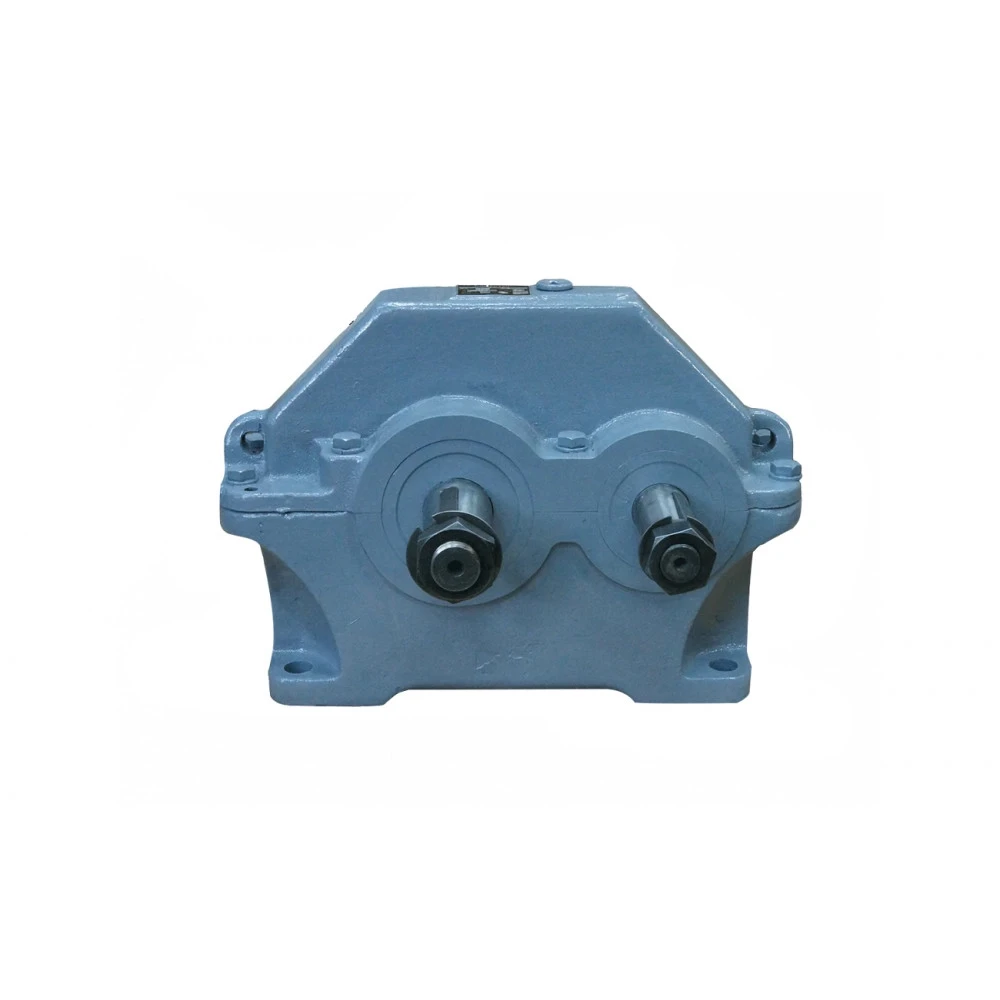

Редуктор ЦУ-100 (1ЦУ-100)

  • В наличии

Цену уточняйте

Заказ только по телефону

+7 (707) 111-57-56
Законом не предусмотрен возврат и обмен данного товара надлежащего качества
Редуктор ЦУ-100 (1ЦУ-100)
Редуктор ЦУ-100 (1ЦУ-100)В наличии
Цену уточняйте
+7 (707) 111-57-56
Описание
Информация для заказа

Цилиндрический горизонтальный одноступенчатый редуктор с передаточным числом от 2 до 6,3

Технические характеристики редуктора

Тип передачи
Цилиндрический
Количество ступеней передачи
Одноступенчатый
Номинальные передаточные отношения
2; 2,5; 3,15; 4; 5; 6,3;
Номинальный крутящий момент, Н*м
315
Масса, кг
27
Номинальная радиальная нагрузка на входном валу, Н
630
Номинальная радиальная нагрузка на выходном валу, Н
2240
КПД
97

При производстве оборудования с двигателями малой мощности зачастую применяется одноступенчатый цилиндрический горизонтальный редуктор 1ЦУ-100 (ЦУ-100). Данный механизм увеличивает крутящий момент и уменьшает частоту вращения. Это небольшой общепромышленный редуктор массой 27 кг, применяемый как элемент системы привода ленточных конвейеров, роликовых механизмов, смесителей и различных подъемных устройств. Они очень эффективны в устройствах, работающих в режиме вращательно-кратковременных нагрузок. Обладает высоким КПД. Назначение: повысить величину крутящего момента за счет изменения скорости и уменьшить частоту вращения вала. Они защищены прочным корпусом и могут выдерживать большие нагрузки Передаточное число этой коробки передач составляет от 2 до 6,3. Колесная база второй ступени составляет 100 мм. Устройство ориентировано горизонтально, имеет одноступенчатую конструкцию и цилиндрические шестерни.

Условные обозначения

Пример: 1ЦУ-100-2,5-12-КЦ-У2, где:

  • 1ЦУ - Тип редуктора;
  • 100 - Межосевое расстояние второй ступени;
  • 2,5 - Номинальное передаточное число;
  • 12 - Вариант сборки;
  • КЦ - Исполнение с быстроходным коническим и тихоходным цилиндрическим валами.
  • У2 - Климатическое исполнение и категория размещения.

Габаритные и присоединительные размеры 1ЦУ-100

Габариты редуктора ЦУ-100

Размеры входного конического вала

Размер входного вала редуктора ЦУ-100

Размеры выходного конического вала

Размер выходного вала редуктора ЦУ-100

Размеры входного цилиндрического вала

Размер входного вала редуктора ЦУ-100

Размеры выходного цилиндрического вала

Размер выходного вала редуктора ЦУ-100
