Нефтяные насосы
Насос НК - одноступенчатый консольный на одной стойке, с подводом перекачиваемой среды горизонтально по оси насоса, с отводом, направленным вертикально вверх.
Аббревиатура насоса НК означает: Н - насос нефтяной, К - консольный.
Насосный агрегат включает в свой состав насосную часть и электродвигатель.
Насос и двигатель в агрегате монтируются на общей фундаментной плите.
Электродвигатель с насосной частью соединяется с помощью упругой муфты.

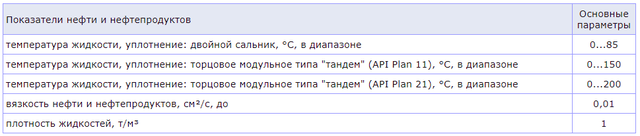

Основное назначение насоса НК - перекачивание нефти и нефтепродуктов со следующими показателями:
Конструктивное устройство насоса
Насос типа НК - консольный одноступенчатый с рабочим колесом одностороннего входа центробежный насос. Привод насоса в агрегате осуществляют электродвигатели
взрывозащищенного исполнения.
Если смотреть со стороны всасывания, то направление вращения ротора насоса НК - по часовой стрелке.
Для изготовления насосов и проточных деталей используются следующие материалы:
- спиральный корпус, рабочее колесо, кронштейн опорный: чугун СЧ20;
- всасывающий патрубок насоса НК: чугун СЧ25;
- вал насоса: сталь 40Х;
- защитная втулка: сталь 20-б.
Насос НК оснащается следующими вида уплотнений:
- двойной мягкий сальник, обозначение "СД" (для температуры жидкостей от 0°С до 80°С);
- торцовое уплотнение модульного типа "тандем", обозначение 351/Т.Н1. 044 (для температуры жидкостей от 0°С до 150°С, (API Plan 11));
- торцовое уплотнение модульного типа "тандем", обозначение 351/Т.Н1. 044 (для температуры жидкостей от 0°С до 200°С, (API Plan 21)).
Насос НК изготавливается для применения и эксплуатации во взрывоопасных помещениях и зонах, где возможно образование паров, образующих взрывоопасные смеси с воздухом.
Электропитание насосного агрегата осуществляется от сети переменного тока, напряжением 380 В, частотой: 50 Гц.
Технические показатели и параметры насоса на примере 5НК-9х1 (д.р.к.170):
- номинальная подача: 60 м³/час;
- номинальный напор: 34 м;
- привод насоса НК: электродвигатель взрывозащищенный мощностью 11 кВт на 3000 об/мин, марка двигателя - В132М2;
- масса насоса: 239 кг;
- масса агрегата: 590 кг.
Характеристики
| Основные | |
|---|---|
| Страна производитель | Россия |
| Напряжение сети | 380~400 В |
| Частота тока | 50 Гц |
| Перекачиваемые среды | Нефтепродукты |
| Установка насоса | Горизонтальная |
| Минимальная температура рабочей жидкости | 0 град. |
| Максимальная температура рабочей жидкости | 200 град. |
| Материал корпуса | Чугун |
