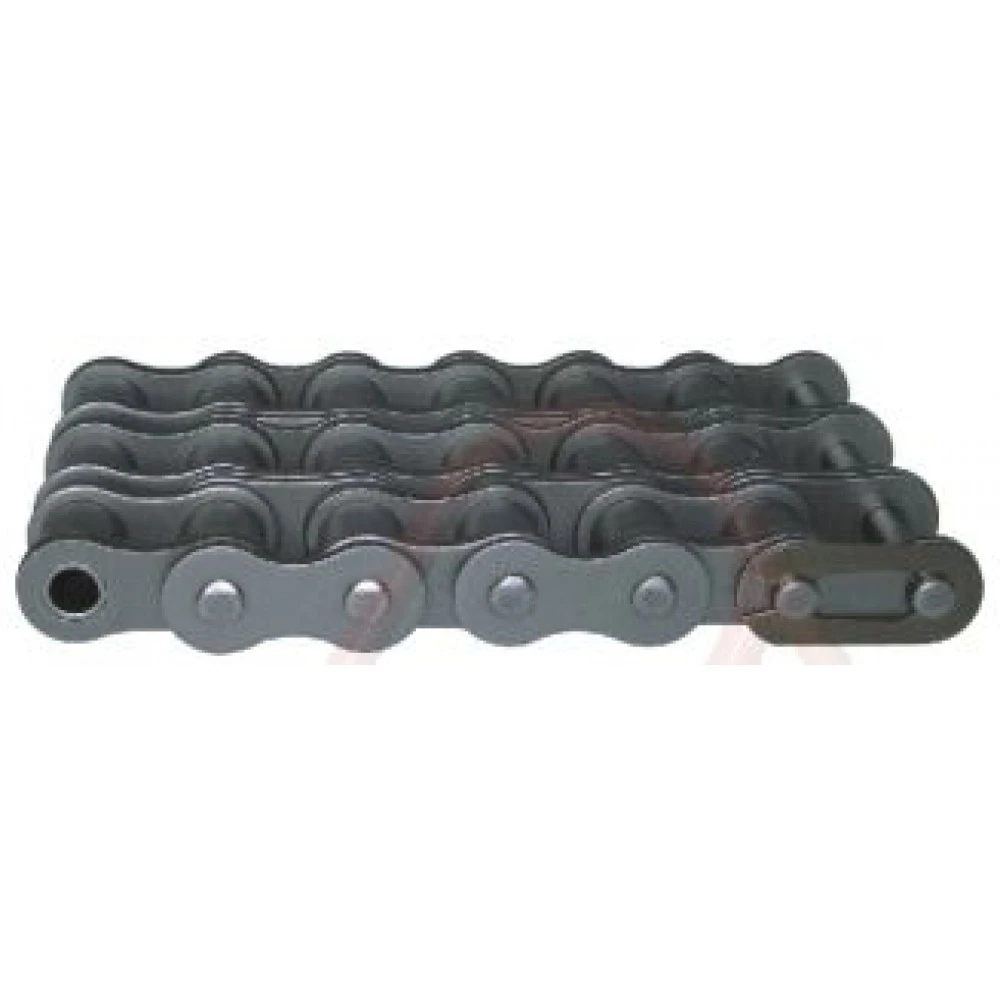

Цепи приводные роликовые ISO 606 трехрядные (серии B)
Цепи приводные роликовые по ISO 606 трехрядные сери «В».Серия цепей «В» по ISO 606 имеет отличия геометрическихпараметров от серии «А» и от цепей по российским стандартам. Отличия невелики, но они не позволяют заменять эти цепи другими. В случаях, когда передаваемые крутящие моменты велики, а диаметрызвездочек ограничены габаритами привода, можно увеличить ширину и использовать трехрядные цепи.
Общая информация
Производитель
ООО ТПК "Максимум"
| ISO 606 | Аналог цепи | Шаг | Диаметр ролика | Ширина между внутренними пластинами | Диаметр валика | Длина валика | Ширина внутренней пластины | Толщина пластин | Попер. шаг | Разруш. нагрузка | Средняя прочность при растяжении | Вес 1 метра | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ГОСТ 13568-97 | t | d1 | b1 min | d2 | b2 max | b7 max | h max | S2/S1 max | А | Q min | Qo | q | |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | кН/кгс | кН | кг/м | ||
| 05В-3 | 8 | 5 | 3 | 2,31 | 19,9 | 23 | 7,11 | 0,8 | 5,64 | 11,7/1170 | 12,8 | 0,5 | |
| *06В-3 | 9,525 | 6,35 | 5,72 | 3,28 | 34 | 37,3 | 8,26 | 1,3 | 10,24 | 25,4/2540 | 27,9 | 1,2 | |
| 08В-3 | ЗПР-12,7-45,4 | 12,7 | 8,51 | 7,75 | 4,45 | 44,9 | 50 | 11,8 | 1,6 | 13,92 | 45,4/4540 | 49,9 | 2 |
| 10В-3 | ЗПР-15,875-68,1 | 15,875 | 10,16 | 9,65 | 5,08 | 52,8 | 57 | 14,8 | 1,7 | 16,59 | 68,1/6810 | 74,9 | 2,8 |
| 12В-3 | 19,05 | 12,07 | 11,68 | 5,72 | 61,7 | 66,3 | 16,13 | 1,85 | 19,46 | 86,7/8670 | 95,4 | 3,5 | |
| 16В-3 | 25,4 | 15,88 | 17,02 | 8,28 | 99,9 | 105,3 | 21,08 | 4,15/3,1 | 31,88 | 160,0/16000 | 176 | 8,1 | |
| 20В-3 | 31,75 | 19,05 | 19,56 | 10,19 | 116,1 | 122,2 | 26,42 | 4,5/3,5 | 36,45 | 250,0/25000 | 275 | 10,8 | |
| 24В-3 | 38,1 | 25,4 | 25,4 | 14,63 | 150,2 | 156,8 | 33,4 | 6,0/4,8 | 48,36 | 425,0/42500 | 467,5 | 20,1 | |
| 28В-3 | 44,45 | 27,94 | 30,99 | 15,9 | 184,3 | 191,7 | 37,08 | 7,5/6,0 | 59,56 | 530,0/53000 | 583 | 24,9 | |
| 32В-3 | 50,8 | 29,21 | 30,99 | 17,81 | 184,5 | 192,4 | 42,29 | 7,0/6,0 | 58,55 | 670,0/67000 | 737,2 | 31,5 | |
| 40В-3 | 63,5 | 39,37 | 38,1 | 22,89 | 227,2 | 237,4 | 52,96 | 8,5/8,0 | 72,29 | 950,0/95000 | 1045,3 | 48 | |
| 48В-3 | 76,2 | 48,26 | 45,72 | 29,24 | 281,6 | 292,1 | 63,88 | 12,0/10,0 | 91,21 | 1500,0/150000 | 1650 | 75 | |
| 56В-3 | 88,9 | 53,98 | 53,34 | 34,32 | 327,8 | 339,5 | 77,85 | 13,5/12,0 | 106,6 | 2240,0/224000 | 2464,1 | 107,2 | |
| 64В-3 | 101,6 | 63,5 | 60,96 | 39,4 | 369,8 | 382,8 | 90,17 | 15,0/13,0 | 119,89 | 3000,0/300000 | 3300 | 136,5 | |
| 72В-3 | 114,3 | 72,39 | 68,58 | 44,48 | 420 | 434,3 | 103,63 | 17,0/15,0 | 136,27 | 3750,0/375000 | 4125,2 | 180,6 | |
* Прямой контур пластин
