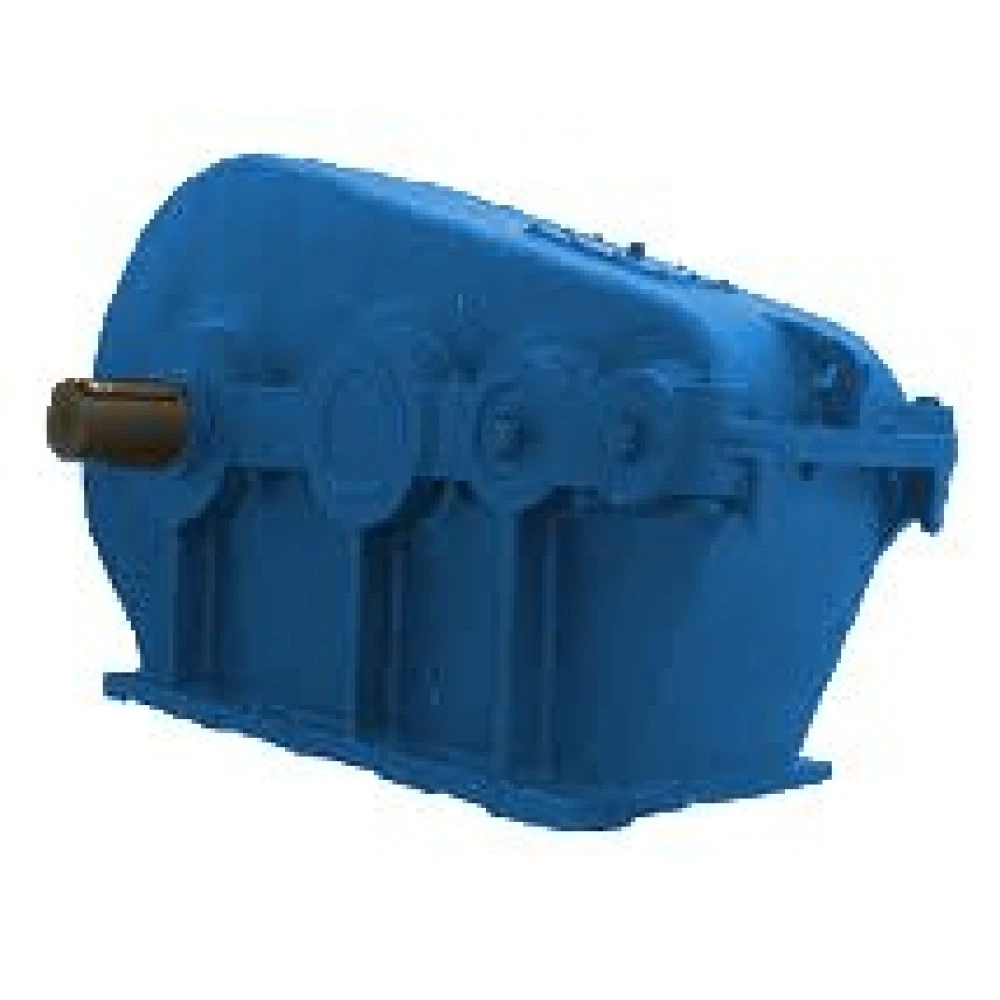

Редуктор ЦТНД-315

  • В наличии

210 000 ₸

+7 (707) 111-57-56
Законом не предусмотрен возврат и обмен данного товара надлежащего качества
Редуктор ЦТНД-315
Редуктор ЦТНД-315В наличии
210 000 ₸
+7 (707) 111-57-56
Описание
Информация для заказа

Цилиндрический горизонтальный трехступенчатый редуктор с передаточным числом от 63 до 160

Общая информация

Производитель
ООО ТПК "Максимум"

Технические характеристики редуктора

Тип передачи
Цилиндрический
Количество ступеней передачи
Трехступенчатый
Номинальные передаточные отношения
63; 80; 100; 125; 160
Номинальный крутящий момент, Н*м
8300
Масса, кг
485
Номинальная радиальная нагрузка на выходном валу, Н
24000
КПД
96

При производстве оборудования с двигателями средней мощности зачастую применяется трехступенчатый цилиндрический горизонтальный редуктор ЦТНД-315. Данный механизм увеличивает крутящий момент иуменьшает частоту вращения. Это среднеразмерный общепромышленный редуктор массой 485 кг, применяемый как элемент системы привода ленточных конвейеров, роликовых механизмов, тяговых лебедок и различныхподъемных устройств. Они очень эффективны в устройствах, работающих в режиме вращательно-кратковременных нагрузок. Обладает высоким КПД в 98%. Назначение: повысить величину крутящего момента за счетизменения скорости и уменьшить частоту вращения вала. Они защищены прочным чугунным корпусом и могут выдерживать большие нагрузки. Передаточное число этой коробки передач составляет от 63 до 160. Расстояниемежду валами составляет 315 мм. Устройство ориентировано горизонтально, имеет трехступенчатую конструкцию и цилиндрические шестерни.

Условные обозначения

Пример: ЦТНД-315-100-12-У1, где:

  • ЦТНД - Тип редуктора;
  • 315 - Межосевое расстояние второй ступени;
  • 100 - Номинальное передаточное число;
  • 12 - Вариант сборки;
  • У1 - Климатическое исполнение и категория размещения.

Габаритные и присоединительные размеры ЦТНД-315

Габариты редуктора ЦТНД-315

Размеры входного цилиндрического вала

Размер входного вала редуктора ЦТНД-315

Размеры выходного цилиндрического вала

Размер выходного вала редуктора ЦТНД-315
  • Цена: 210 000 ₸
