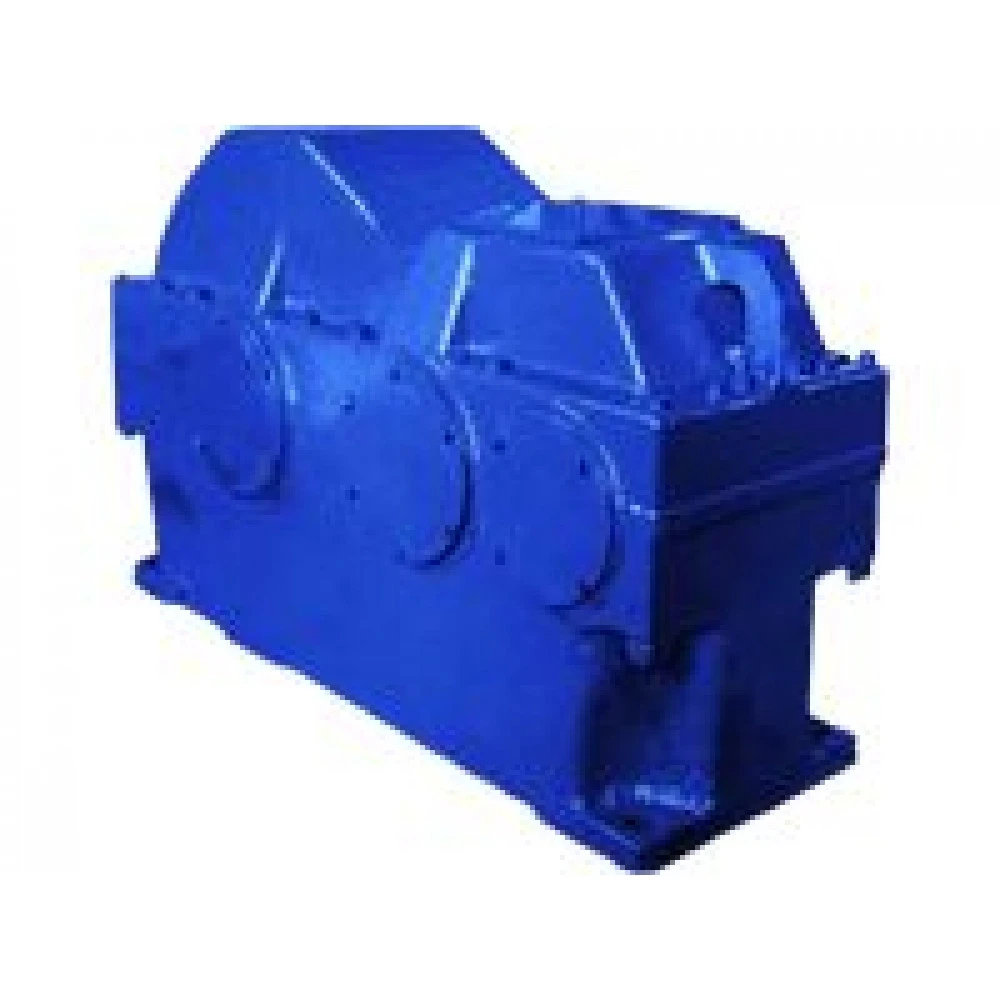

Редуктор ЦДН-40
- В наличии
122 000 ₸
Цилиндрический горизонтальный двухступенчатый редуктор с передаточным числом от 8,04 до 49,2
Общая информация
Технические характеристики редуктора
При производстве оборудования с двигателями средней мощности зачастую применяется двухступенчатый цилиндрический горизонтальный редуктор ЦДН-40. Данный механизм увеличивает крутящий момент иуменьшает частоту вращения. Это среднеразмерный общепромышленный редуктор массой 35 кг, применяемый как элемент системы привода ленточных конвейеров, роликовых механизмов, тяговых лебедок и различныхподъемных устройств. Они очень эффективны в устройствах, работающих в режиме вращательно-кратковременных нагрузок. Обладает высоким КПД в 98%. Назначение: повысить величину крутящего момента за счетизменения скорости и уменьшить частоту вращения вала. Внешне редуктор ЦДН-40 напоминает конфигурацию редукторов РМ. Особенностью являются боковые крышки закрепленные болтами и зацепление Новикова. Они защищены прочным чугунным корпусом и могут выдерживать большие нагрузки. Передаточное число этой коробки передач составляет от 8,04 до 49,2. Расстояниемежду валами составляет 400 мм. Устройство ориентировано горизонтально, имеет двухступенчатую конструкцию и цилиндрические шестерни.
Условные обозначения
Пример: ЦДН-40-9,75-12-У1, где:
- ЦДН - Тип редуктора;
- 40 - Межосевое расстояние второй ступени;
- 9,75 - Номинальное передаточное число;
- 12 - Вариант сборки;
- У1 - Климатическое исполнение и категория размещения.
Габаритные и присоединительные размеры ЦДН-40
Размеры входного цилиндрического вала
Размеры выходного цилиндрического вала
- Цена: 122 000 ₸
