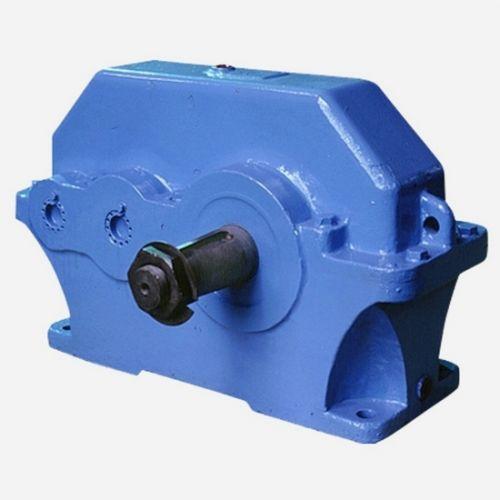

Редуктор Ц2У-200-10
- В наличии
111 300 ₸
Редукторы Ц2У-200 цилиндрические разработаны для повышения вращательного момента и снижения частоты вращения. В корпусе установлены несколько валов: ведущий, промежуточный и ведомый. Относятся в группе агрегатов общемашиностроительного назначения. Часто применяются в приводах грузоподъемных машин, станков по металлу, ленточных конвейеров. Подходят для решения задач в строительной сфере и сельском хозяйстве.
Условные обозначения
Пример: Редуктор 1Ц2У-200-20-12 КЦ У3
- 1Ц2У - тип редуктора;
- 200 - межосевое расстояние;
- 20 - передаточное отношение;
- 12 - вариант сборки;
- КЦ - конический и цилиндрический концы входного и выходного валов;
- У3 - климатическое исполнение.
Редуктор 1Ц2У-200: Технические характеристики
| Типоразмер редуктора (межосевое расстояние, мм) | 1Ц2У-200 | |
| Передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40 | |
| Допускаемая радиальная консольная нагрузка, Н | на быстроходном валу | 2240 |
| на тихоходном валу | 12500 | |
| Номинальный крутящий момент на тихоходном валу, Н*м | 2500 | |
| КПД | 0,98 | |
| Масса, кг | с чугунным корпусом | 170 |
| с алюминиевым корпусом | - | |
Габаритные и присоединительные размеры и чертёж Ц2У-200
Типоразмер редуктора | Межосевые расстояния | L | L1 | l | l1 | l2 | l3 | H не более | |
awвых | awвх | не более |
|
|
|
| |||
1Ц2У-200 | 200 | 125 | 690 | 580 | 243 | 165 | 212 | 280 | 425 |
|
| h |
|
|
|
|
| |
Типоразмер редуктора | H1 | c чугун. корп. | с алюм. корп. | А | A1 | В | B1 | d |
1Ц2У 200 | 212 | 30±4 | — | 515 | 165 | 243 | 230 | 24 |
Условия использования
Разрешается работа редукторов в регионах с умеренным (У), сухим и тропическим (Т) типом климата. Окружающая среда I,II типа согласно ГОСТ 5150 с содержанием пыли до 10 мг/м3. Соответствует 1-4 категории размещения, что предполагает установку в открытых условиях при наличии навеса. Можно ипользовать в помещениях с регулируемыми климатическими параметрами.
- Нагрузки стабильные и изменяемые, однонаправленные и реверсивные. При периодической смене направления вращения вала номинальные вращательные моменты на тихоходном валу нужно снизить на 30%.
- Работа непрерывная (до 24 часов в сутки) либо с временными остановками.
- Движение вала в любом направлении.
- Вращение быстроходного вала – не более 1500 об/мин.
Основные преимущества
При уровне КПД 97% для редукторов 1Ц2У-200 характерно незначительно тепловыделение и минимальный люфт ведомого вала. Устройства зарекомендовали себя как неприхотливые в обслуживании и очень надежные, с продолжительным сроком службы. Отличаются малой шумностью и доступны по цене.
Техническое обслуживание
Перед запуском нужно залить масло через соответствующее отверстие, нагретое примерно до 20℃. С периодичностью 90 дней следует проверять уровень масла и доливать его в таком количестве, чтобы оно начало выступать через открытое контрольное отверстие. Для полноценной смазки данной модели редуктора необходимо около 0,9 л масла летнего или зимнего типа.
После того, как 80% ресурса передач, валов, подшипников будут выработаны - нужно проверить техническое состояние зубчатых колес и подшипников по параметрам вибрации.
Схема сборки Ц2У-200
Заказывайте цилиндрические двухступенчатые редукторы 1Ц2У-200 по выгодным ценам в нашей компании. Все типоразмеры в наличии, звоните!
| Основные атрибуты | |
|---|---|
| Производитель | A+ |
- Цена: 111 300 ₸
