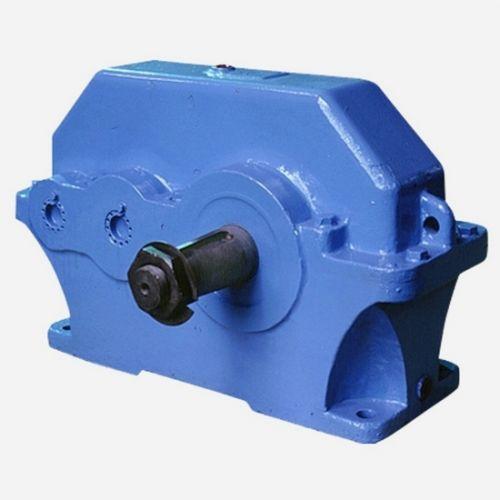

Редуктор Ц2У-250-12,5
- В наличии
157 400 ₸
Редуктор Ц2У-250 цилиндрический горизонтальный двухступенчатого типа конструктивно приспособлен к большим нагрузкам и способен передавать мощность с высоким уровнем КПД. В устройстве с прочным корпусом преобразование вертящего момента и изменение количества оборотов происходит за счет соединенных между собой цилиндрических колес.
Условные обозначения
Пример: Редуктор 1Ц2У-250-31,5-12 КЦ У3
- 1Ц2У - тип редуктора;
- 250 - межосевое расстояние;
- 31,5 - передаточное отношение;
- 12 - вариант сборки;
- КЦ - конический и цилиндрический концы входного и выходного валов;
- У3 - климатическое исполнение.
Редуктор 1Ц2У-250: Технические характеристики
| Типоразмер редуктора (межосевое расстояние, мм) | 1Ц2У-250 | |
| Передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40 | |
| Допускаемая радиальная консольная нагрузка, Н | на быстроходном валу | 3150 |
| на тихоходном валу | 18000 | |
| Номинальный крутящий момент на тихоходном валу, Н*м | 5000 | |
| КПД | 0,98 | |
| Масса, кг | с чугунным корпусом | 310 |
| с алюминиевым корпусом | - | |
Габаритные и присоединительные размеры и чертёж Ц2У-250
Типоразмер редуктора | Межосевые расстояния | L | L1 | l | l1 | l2 | l3 | H не более | |
awвых | awвх | не более |
|
|
|
| |||
1Ц2У-250 | 250 | 160 | 825 | 730 | 290 | 212 | 265 | 335 | 530 |
|
| h |
|
|
|
|
| |
Типоразмер редуктора | H1 | c чугун. корп. | с алюм. корп. | А | A1 | В | B1 | d |
1Ц2У 250 | 265 | 32±5 | — | 670 | 218 | 290 | 280 | 28 |
Условия эксплуатации
- Характер нагрузок: постоянные и изменяемые, однонаправленные и реверсивные. В реверсивном режиме номинальные крутящие моменты на тихоходном валу необходимо уменьшить на 30%.
- Режим работы: непрерывный или с периодическими непродолжительными остановками.
- Валы вращаются в обе стороны.
- Входной вал должен вращаться со скоростью до 1800 об/мин.
- Характеристики среды: атмосфера (I-II тип) отвечает ГОСТ 1510-69 при концентрации пыли до 10 мг/м3.
- Исполнение по климату У,Т ( 1-3 категория размещения), УХЛ и О (4 категория размещения).
Основные преимущества
Главным потребителем подобного оборудования выступают предприятия машиностроительного комплекса, в частности автомобилестроительные. Также редукторы поддерживают работу грузоподъемных приводов, измельчителей, валковых механизмов, экструдеров и др.
В числе главных преимуществ редукторов в чугунном корпусе, прежде всего, отмечается большой эксплуатационный потенциал и КПД на уровне 98%.
Техническое обслуживание
Главный аспект обслуживания редукторов Ц2У-250 – своевременное смазывание. Для заливки масла предусмотрено отверстие в редукторной крышке. Контрольное отверстие при этом нужно оставлять открытым. Заполнение осуществляется до тех пор, пока масло не начнет вытекать через контрольное отверстие. Проверка и заливка масла осуществляется через 90 дней. Во время работы редуктора также необходимо следить за тем, насколько правильно отрегулированы подшипники. Транспортировка устройства осуществляется за расположенные в крышке грузовые приливы.
Схема сборки Ц2У-250
Заказывайте цилиндрические двухступенчатые редукторы 1Ц2У-250 по выгодным ценам в нашей компании. Все типоразмеры в наличии, звоните!
| Основные атрибуты | |
|---|---|
| Производитель | A+ |
- Цена: 157 400 ₸
