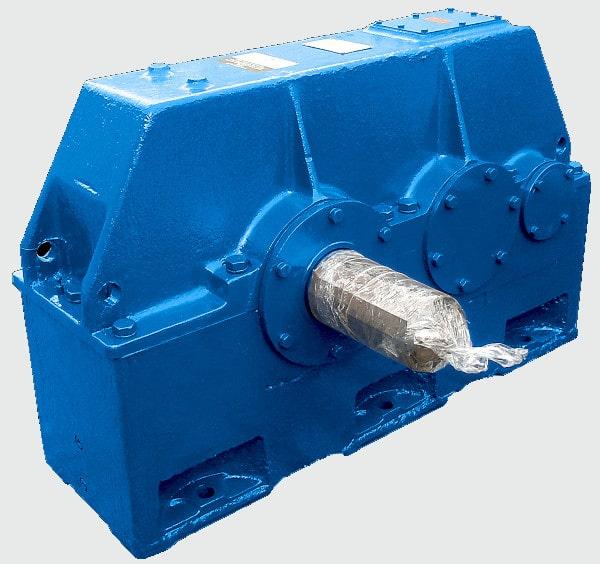

Редуктор Ц2У-400-8

Редуктор Ц2У-400 (400Н) общепромышленный с передачей Новикова, конструктивно зауженного типа, эффективно увеличивает вращательный момент и понижает обороты вала, обеспечивая необходимые показатели в условиях высоких нагрузок. Устройство используется для установки на грузоподъемное оборудование, карьерную дробильную технику. Также находит применение в цикле переработки металлического лома.

Условные обозначения

Пример: Редуктор 1Ц2У-400-40-12 КЦ У3

• 1Ц2У - тип редуктора;
• 400 - межосевое расстояние;
• 40 - передаточное отношение;
• 12 - вариант сборки;
• КЦ - конический и цилиндрический концы входного и выходного валов;
• У3 - климатическое исполнение.

Редуктор Ц2У-400 (400Н): Технические характеристики

• Ном. вращательный момент на тихоходном валу – 16300 Нм.
• Ном. радиальная нагрузка на тихоходном валу – 31500 Н.
• Максимальная скорость на входе – 1500 об/мин.
• Передаточные числа – 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50.
• Масса – 930 кг.
• КПД – 0,97.

Габаритные и установочные размеры редуктора Ц2У-400

Конструктивные особенности и преимущества

Редуктор относится к числу надежных агрегатов с высоким уровнем износоустойчивости. Благодаря зацеплению Новикова степень шумности устройства, в сравнении с моделями с эвольвентным зацеплением, существенно снижена. Отличается высоким КПД и показывает отличную производительность в режиме повторно-кратковременных и постоянных нагрузок. Допускается монтировать редуктор только горизонтально, при этом нужно обязательно обращать опорную плоскость вниз.

Размеры концов входных и выходных валов редуктора 1Ц2У-400

Конический

Цилиндрический

Выходной вал редуктора Ц2У-400 в виде части зубчатой муфты

Условия эксплуатации

• Нагрузки постоянные и переменные одно- и разнонаправленные.
• Работа непрерывная или с временными паузами.
• Вал вращается по ходу и против часовой стрелки.
• Содержание пыли в воздухе до 10 мг/м. куб.
• Редуктор можно эксплуатировать в районах умеренного климата (исполнение по климату У, размещение по 1-3 категории), умеренного и холодного климата (УХЛ, размещение по 4 категории), топического климата (Т, размещение по 1-3 категории) и повсеместно на суше, за исключением самых холодных районов (О, размещение по 4 категории) в соответствии ГОСТ 15150-69.

Техническое обслуживание

В ходе работы редуктор следует постоянно осматривать и следить за нагрузками, состоянием соединений, отсутствием масляных течей, равномерностью и силой шумов, общей чистотой.

Необходимый объем заливаемого масла при картерной смазке – 90 литров. Его заливка выполняется через люк в крышке. Нормальная температура на корпусе – до 70 ℃, но некоторые части могут нагреваться и сильнее. Температура замеряется после остановки механизма через люк в крышке. Повышение температуры до 80℃ и выше требует устранения причин перегрева.

Схема сборки Ц2У-400

На нашем сайте вы можете найти большинство видов и типоисполнений редукторов для различных нужд. Детальное описание поможет сделать подходящий выбор. Звоните и заказывайте редуктор Ц2У-400 по выгодной цене! Доставка по всей территории РФ и СНГ.
