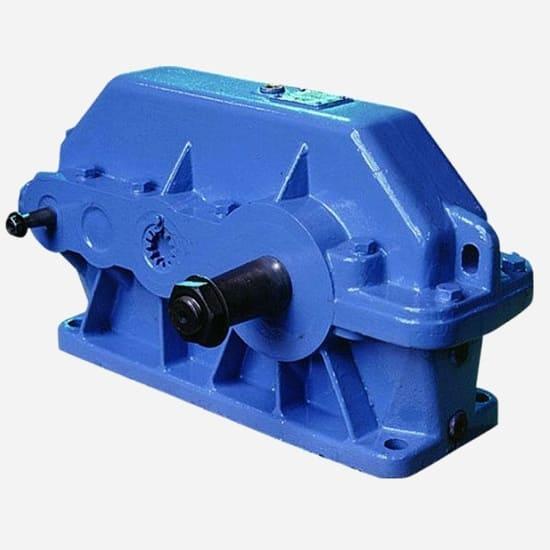

Редуктор 1Ц3У-160-40
- В наличии
87 500 ₸
Редуктор 1Ц3У цилиндрический трехступенчатый - это оборудование, находящее применение в целях уменьшения количества оборотов различных механизмов и повышения крутящего момента.
Редукторы типа 1Ц3У (другое обозначение редуторы Ц3У) выдерживают реверсивную или однонаправленную нагрузку как постоянного, так и переменного характера. Оборудование подходит для эксплуатации в долговременном режиме или с частыми остановками. Валы трехступенчатых редукторов могут вращаться в любую сторону, количество оборотов входного вала должно находиться в пределах 1500 об/минуту.
В ассортименте представлены цилиндрические трехступенчатые редукторы следующих типоразмеров:
- 1Ц3У-160;
- 1Ц3У-200;
- 1Ц3У-250;
- 1Ц3У-315;
- 1Ц3У-355;
- 1Ц3У-400;
- 1Ц3Н-450;
- 1Ц3Н-500.
Оборудование отличается габаритами, массой, частотой вращения, допустимой нагрузкой на валы, передаточными числами, КПД редукторов составляет не менее 95%.
Условные обозначения
Пример: Редуктор 1Ц3У-250-80-12
- 1Ц3У - тип редуктора;
- 250 - межосевое расстояние;
- 80 - передаточное отношение;
- 12 - схема сборки.
Редукторы типа Ц3У - Технические характеристики
| Обозначение | Номинальный крутящий момент на выхдном валу, Нм | Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала, Н | КПД, % не менее | Масса, кг | |
| Входной | Выходной | ||||
| Ц3У-160 | 1250 | 500 | 8000 | 98 | 106 |
| Ц3У-200 | 2500 | 1000 | 11200 | 186 | |
| Ц3У-250 | 5000 | 2000 | 16000 | 335 | |
| Ц3У-315 | 10000 | 1120 | 31500 | 580 | |
| Ц3У-355 | 14000 | 1400 | 40000 | 760 | |
| Ц3У-400 | 20000 | 2000 | 45000 | 960 | |
| Ц3Н-450 | 40000 | 4000 | 71000 | 1700 | |
| Ц3Н-500 | 56000 | 5000 | 100000 | 2300 | |
Условия эксплуатации
Зубчатая передача и прочие элементы редукторов производятся из прочной конструкционной стали. От внешних воздействий оборудование защищено чугунным корпусом.
Цилиндрические редукторы с трехступенчатой передачей характеризуются надежностью в использовании, длительным сроком эксплуатации, способностью выдерживать повышенные нагрузки. Если оборудование функционирует в реверсивном режиме, то крутящие моменты на выходном валу необходимо снизить на 30% от максимально допустимых показателей.
Для того чтобы редукторы типа Ц3У бесперебойно эксплуатировалось в течение длительного времени требуется соблюдать следующие условия:
- максимально допустимая концентрация пыли в окружающей среде – 10-15 мг/куб.м;
- температура воздуха – -40…+45 градусов Цельсия;
- атмосферная влажность – 80%;
- отсутствие в атмосфере взрывоопасных соединений;
- своевременное техническое обслуживание.
Отметим, что ТО включает в себя проверку степени затяжки болтов, регулировку подшипников, замер уровня масла и его доливку, очистку корпуса от загрязнений, проверку состояния передачи.
Схема сборки редуктора 1Ц3У
Заказывайте трехступенчатые цилиндрические редукторы 1Ц3У по выгодной цене у сотрудников отдела продаж нашей компании!
